Nồi hơi công nghiệp đốt đa nhiên liệu
Cảm ơn bạn đã ghé thăm Công ty Nồi hơi Công nghiệp Đông Anh.
Bạn đang cần tìm nồi hơi. Các thông tin dưới đây là thông tin cơ bản nhất, rất cần thiết cho việc tham khảo, lựa chọn mua nồi hơi. Bạn hãy xem và liên hệ với chúng tôi để được tư vấn kỹ hơn, tránh việc mua phải nồi hơi kém chất lượng.- Công suất sinh hơi của nồi hơi: Đơn vị là kg/h ( Vd:hay gọi nồi 500 tức 500kg/h, nồi 1 tấn, tức 1000kg/h, ...)
- Áp suất làm việc của nồi hơi: Đơn vị là kg/cm2 (Vd: hay gọi nồi áp suất 5 cân, tức 5kg/cm2, nồi 10 cân, tức 10kg/cm2, ...)
- Thông số công suất sinh hơi và áp suất làm việc là 2 thông số quan trọng nhất cho việc lựa chọn nồi hơi. Bạn cần phải quyết định được 2 thông số này hoặc gọi cho chúng tôi, bằng kinh nghiệm, chúng tôi sẽ tư vấn các thông số phù hợp cho việc sử dụng hơi của bạn.
- Kiểu nồi hơi: Với nồi hơi có công suất sinh hơi nhỏ hơn 1000kg/h, thường sẽ được thiết kế kiểu đứng. Với nồi hơi có công suất sinh hơi từ 1000kg/h trở lên sẽ được thiết kế kiểu nằm.
- Sự khác biệt giữa nồi hơi đứng và nồi hơi nằm: Với cùng một công suất sinh hơi thì nồi hơi kiểu nằm sẽ có khoang chứa hơi lớn hơn so với nồi hơi kiểu đứng. Hiệu suất của nồi hơi kiểu nằm cũng cao hơn so với nồi hơi kiểu đứng (hiệu suất là phần trăm (nhiệt) năng lượng đầu vào được sử dụng hiệu quả nhằm tạo ra hơi.)
- Nhiên liệu đốt của nồi hơi: Theo thứ tự về chi phí của nhiên liệu từ cao đến thấp, nồi hơi hiện nay phổ thông được đốt bằng các nhiên liệu sau: đốt điện, đốt ga, đốt dầu, đốt than, đốt củi.
- Vậy cả một hệ thống nồi hơi thì bao gồm những gì ?
- Thân nồi hơi (là phần thiết bị chính)
- Phụ kiện của nồi hơi: Bao gồm bơm, tủ điện, quạt, các van lắp trên thân nồi hơi, đồng hồ áp suất)
- Các thiết bị phụ trợ (tùy theo khách hàng lựa chọn): Hệ thống khử bụi, hệ thống xử lý làm mềm nước cấp cho nồi hơi.
- Bồn chứa nước cấp nước cho nồi hơi.
Mô tả

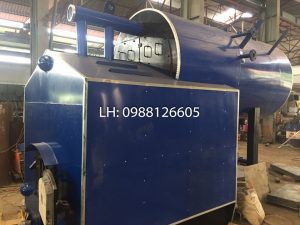

Nồi hơi công nghiệp kiểu tổ hợp:
Nồi hơi công nghiệp kiểu tổ hợp là loại nồi hơi được thiết kế theo kiểu mới bao gồm ống nước trong buồng bức xạ, ống lửa trong phần đối lưu, buồng đốt ngoài.
Nồi hơi công nghiệp kiểu tổ hợp có ưu điểm:
+ Hiệu suất nồi hơi rất cao 78 – 82%
+ Khoang chứa nước lớn.
+ Ghi tĩnh hoặc ghi lật
+ Nhiên liệu: đốt than, đốt củi
+ Sinh hơi nhanh
+ Vận hành thuận tiện.
Kết cấu chính cụm sinh hơi của nồi hơi công nghiệp kiểu tổ hợp gồm có:
Thân nồi hơi công nghiệp và mặt sàng được chế tạo bằng thép chịu nhiệt độ cao, áp suất cao A515Gr70.
Ông sinh hơi được chế tạo bằng thép cacbon C20 nhập khẩu chuyên dùng trong sản xuất nồi hơi.
– Cụm buồng đốt bao gồm các dàn ống vách 2 bên, phía trước và phía sau được xây bằng gạch chịu nhiệt, bên ngoài bọc cách nhiệt bằng bông gốm và bông thủy tinh, các dàn ống này được gắn trên 02 ống góp nước phía bên dưới, phía trên các dàn ống tập trung vào ống góp chính được nối vào với nồi hơi.
– Phía trên ống góp chính có các ống hơi được dẫn tập trung vào ống góp hơi và nối với khoang hơi của nồi hơi công nghiệp.
– Thân nồi hơi ở phía sau có dạng hình trụ tròn, bên trong có bố trí các ống lửa hoặc hỗn hợp cả ống lò và ống lửa
Cụm buồng đốt được đặt phía dưới, thân nồi hơi được đặt phía sau trên cao, kết nối với nhau bằng các đường ống nước xuống và ống góp hơi chung từ buồng đốt.
Nhiên liệu được đốt cháy trong buồng đốt qua cửa cấp liệu ở phía trước nồi hơi. Nhiệt lượng toả ra trong buồng đốt được truyền bằng bức xạ cho các vách bên của buồng đốt. Sau đó khói nóng đi vào các ống pass 1 (hoặc ống lò) của thân nồi hơi vào hộp khói phía sau vào các ống lửa rồi quay trở về hộp khói trước, khói quoặt lại 1 lần nữa vào các ống rồi về hộp khói sau qua cửa khói vào cyclon thu bụi (hâm nước) rồi vào quạt hút khói thoát ra ngoài qua ống khói
Như vậy khi khói từ buồng đốt vào thân nồi hơi nó thực hiện trao đổi đi lại 3 lần thực hiện quá trình trao đổi nhiệt đối lưu với nước lò.
Toàn bộ cụm sinh hơi tổ hợp và được đỡ trên bệ móng. Hệ thống cầu thang và sàn thao tác cho phép thực hiện các thao tác tại mọi vị trí cần thiết. Tường lò được kết cấu bằng gạch chịu lửa, bông gốm và bông thuỷ tinh để ngăn chặn sự thất thoát nhiệt ra ngoài môi trường để đảm bảo nhiệt thế buồng đốt và hiệu suất của lò, cũng như điều kiện làm việc của công nhân vận hành quanh lò. Không khí cần thiết cho sự cháy được cấp vào lò bằng quạt gió.
Việc thải tro, xỉ được thực hiện bằng cách thao tác cào trên mặt ghi và lấy ra ngoài qua các cửa cào tro bố trí dướigầm ghi.
Đối với những loại nồi hơi công nghiệp cỡ lớn có thể tăng hiệu suất bằng việc sử dụng thêm các bộ hâm nước, bộ sấy không khí các loại.
Một số các thiết kế thông dụng cho nồi hơi đốt than, củi kiểu tổ hợp:
| Công suất sinh hơi ( kg/h ) | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Áp suất làm việc ( kg/cm2) | 8 | 8 | 8 | 8 | 8 | 8 | 8 |
| Nhiệt độ hơi bão hòa ( oC ) | 174 | 174 | 174 | 174 | 174 | 174 | 174 |
| Ghi chú: Các thông số trên là thông số tiêu chuẩn, các yêu cầu về nồi hơi khác sẽ được chế tạo theo yêu cầu đặt hàng của Quý khách. | |||||||
