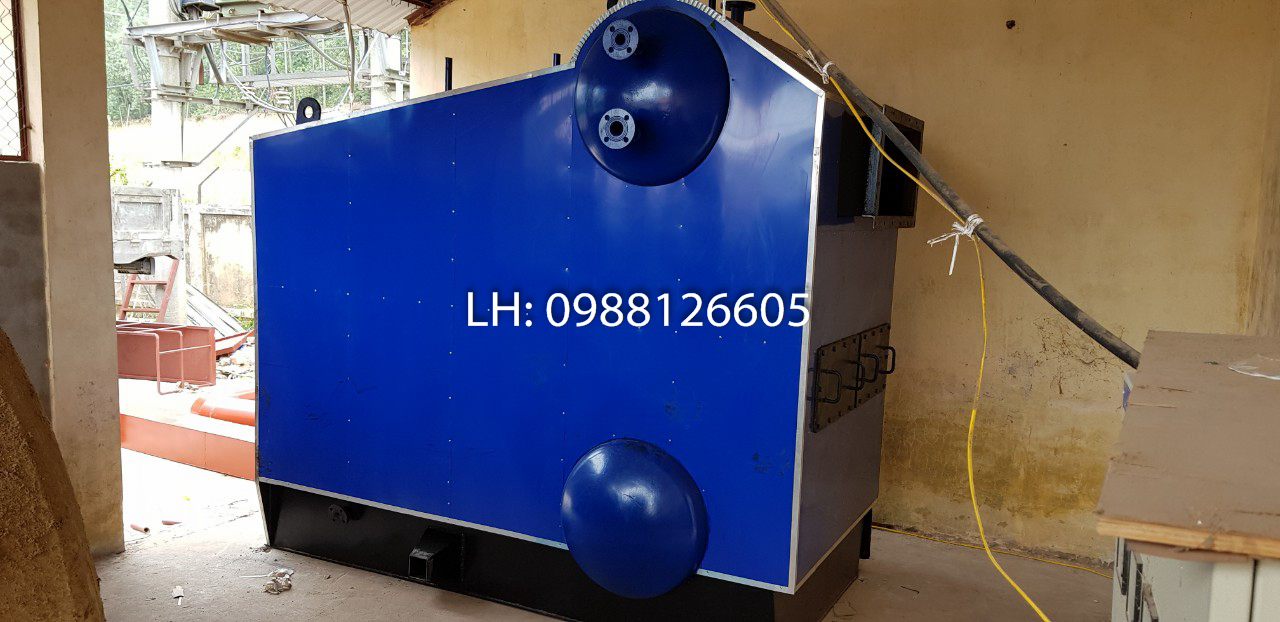

Nồi hơi đốt than, củi kiểu nằm
Cảm ơn bạn đã ghé thăm Công ty Nồi hơi Công nghiệp Đông Anh.
Bạn đang cần tìm một nồi hơi đốt than, củi cho công việc sản xuất của bạn. Nồi hơi Đông Anh tự hào là đơn vị có kinh nghiệm hàng đầu trong lĩnh vực chế tạo nồi đốt than. Chúng tôi luôn là đơn vị đi đầu trong việc áp dụng các công nghệ tiên tiến nhất trên thế giới cho việc thiết kế và chế tạo lò hơi, cho ra những sản phẩm lò hơi có chất lượng tốt nhất, độ bền cao, hiệu suất cao, tiết kiệm nhiên liệu và giá thành hợp lý nhất. Bạn hoàn toàn yên tâm khi chọn Nồi hơi Đông Anh là đối tác cho dự án của mình. Nồi hơi Đông Anh – Chất lượng tạo nên thương hiệu. Hãy liên hệ với chúng tôi để được tư vấn miễn phí lò hơi cho mục đích sử dụng hơi của bạn.
Mô tả
Nồi hơi đốt than ống nước dạng E
Nồi hơi đốt than kiểu E:
Đặc điểm kỹ thuật của nồi hơi đốt than:
Kiểu ống lửa đứng
Kiểu ghi tĩnh
Cấp than, cấp xỉ thủ công
Hiệu suất nồi hơi 67 -70%
Nhiên liệu đốt: than cục, than cám, củi, …
Cấu tạo của nồi hơi đốt than kiểu E:
Nồi hơi đốt than dạng E là loại lò hơi ống nớc tuần hoàn tự nhiên. Kết cấu chính của cụm sinh hơi gồm có:
– Balông trên và balông dưới.
– Các ống góp bên có đường kính ngoài Ø168mm
– ống góp trước có đường kính ngoài Ø168mm
– Dàn ống sinh hơi (gồm có 2 dàn ống bức xạ bên, 1 chùm ống đối lưu) có đường kính ngoài Ø51mm và chiều dày 3mm;
– Hệ thống ống nước xuống và ống tuần hoàn gồm Ø89×4.
Balông trên và balông dưới liên kết với nhau bằng chùm ống đối lưu. Các ống góp được bố trí quanh buồng đốt và liên kết với balông bằng các dàn ống bức xạ, các ống nước xuống và các ống tuần hoàn.
Nhiên liệu được đốt cháy trong buồng đốt qua cửa cấp liệu ở phía trước lò. Nhiệt lượng toả ra trong buồng đốt được truyền bằng bức xạ cho các vách bên của buồng đốt. Sau đó khói nóng đi vào chùm ống đối lưu theo đường “zig-zag” (được định trước bằng các tấm phân luồng), thực hiện quá trình trao đổi nhiệt đối lưu cho chùm ống và thoát ra khỏi lò. Sau đó khói được dẫn qua bộ khử bụi và được quạt hút đẩy ra ngoài qua ống khói.
Toàn bộ cụm sinh hơi tổ hợp và được đỡ trên bệ móng. Hệ thống cầu thang và sàn thao tác cho phép thực hiện các thao tác tại mọi vị trí cần thiết.
Tường nồi hơi đốt than được kết cấu bằng gạch chịu lửa và bông thuỷ tinh để ngăn chặn sự thất thoát nhiệt ra ngoài môi trường để đảm bảo nhiệt thế buồng đốt và hiệu suất của lò, cũng như điều kiện làm việc của công nhân vận hành quanh lò.
Không khí cần thiết cho sự cháy được cấp vào lò bằng quạt gió.
Việc thải tro, xỉ được thực hiện bằng cách thao tác cào trên mặt ghi và lấy ra ngoài qua các cửa cào tro bố trí dưới gầm ghi.
– Nồi hơi kiểu E có thể thiết kế được công suất lên tới 3000kg/h.
| Công suất sinh hơi ( kg/h ) | 1000 | 1500 | 2000 | 2500 | 2500 | 3000 | 3000 |
| Áp suất làm việc ( kg/cm2) | 8 | 8 | 10 | 8 | 10 | 8 | 10 |
| Nhiệt độ hơi bão hòa ( oC ) | 174oC | 174oC | 183oC | 174oC | 183oC | 174oC | 183oC |
| Ghi chú: Các thông số trên là thông số tiêu chuẩn, các yêu cầu về nồi hơi khác sẽ được chế tạo theo yêu cầu đặt hàng của Quý khách. | |||||||
Xem thêm:
Nồi hơi đốt than, củi kiểu đứng
